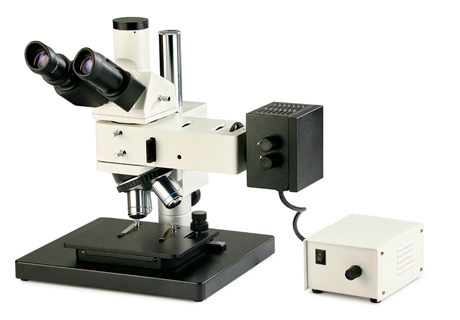

MJ51明暗場金相顯微鏡MJ51
MJ51工業檢測顯微鏡適用于對工件表面的組織結構與幾何形態進行顯微觀察。采用優良的無限遠光學系統與模塊化功能設計理念，可以方便升級系統，實現偏光觀察、暗場觀察等功能，導柱升降裝置，可以快速調整工作臺與物鏡之間的距離，適用于不同厚度工件檢測。機械移動式載物平臺可有效定位工件觀察部位。調焦機構采用圓柱滾子導向傳動，機構升降平穩。產品適用于精密零件，集成電路，包裝材料等產品檢測。

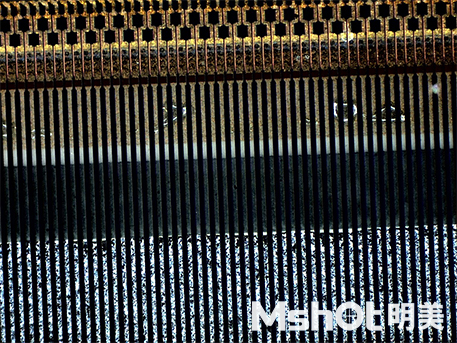

LED面板
電路板檢測

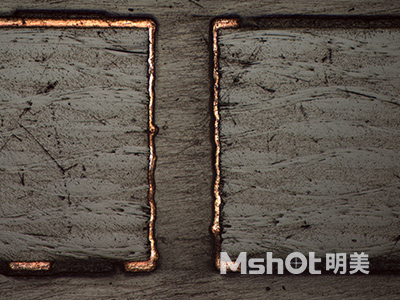

板銅厚檢測
項目 |
規格 |
目鏡 |
WF10X/22 |
目鏡筒 |
30°傾斜，瞳距調節范圍：53‒75mm，三目鏡，兩檔分光 |
物鏡 |
長工作距離平場消色差物鏡?PL L5X/0.12 B.D工作距離：8.05mm |
長工作距離平場消色差物鏡?PL L10X/0.25 B.D工作距離：7.86mm |
|
長工作距離平場消色差物鏡?PL L20X/0.40 B.D工作距離：7.23mm |
|
長工作距離平場消色差物鏡?PL L50X/0.70 B.D工作距離：1.75mm |
|
物鏡轉換器 |
五孔滾珠內定位轉換器 |
載物臺 |
底座外形尺寸：300mm×240mm |
機械式工作臺，尺寸：185mm×140mm；移動范圍：35mm×30mm |
|
落射照明系統 |
12V50W 鹵素?zé)?，亮度可調，燈泡位置可調 |
視場光闌(內置) |
|
孔徑光闌(內置) |
|
(黃、藍、綠、磨砂玻璃)濾色片轉換裝置 |
|
推拉式檢偏器與起偏器 |
|
調焦機構 |
粗微調同軸，配有粗動手輪松緊度調整裝置，微調手輪格值2μm |
相機接口 |
1XC |
