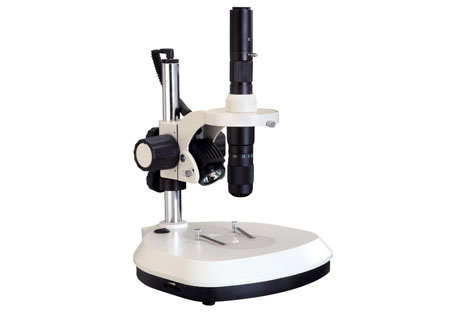

單筒連續變倍顯微鏡MZ11
MZ11單筒連續變倍顯微鏡，具有工作距離長，成像清晰而平穩，操作方便等特點。適用于電子工業生產線、印刷線路板的檢驗。
特點：
標準C接頭設計，可直接連接攝像儀。
可選配CCD攝像儀，數碼與視頻攝像儀，攝影目鏡。
MZ11-1系列配置外轉式鏡體。
MZ11-2系列配置內轉式鏡體，可配環形LED。
MZ11-1系列 |
|||
型號規格 |
|
|
|
MZ11-1A |
MZ11-1B |
MZ11-1C |
|
CCD接頭 |
1X |
||
物鏡 |
變倍范圍0.7X~4.5X |
||
總放大倍數 |
7X~45X |
||
工作距離 |
88mm |
||
垂直有效行程 |
10mm≤h<215mm |
10mm≤h<265mm |
10mm≤h<240mm |
底座尺寸 |
260*290*55mm |
300*240*25mm |
240*180*25(mm) 帶移動工作臺,臺面移動距離42*42(mm) |
照明方式 |
上光源：12V10W帶反光杯鹵素燈 亮度可調 下光源：12V10W鹵素燈 亮度可調 |
無光源 |
|
MZ11-2系列 |
|||
型號規格 |
|
|
|
MZ11-2A |
MZ11-2B |
MZ11-2C |
|
CCD接頭 |
1X |
||
物鏡 |
變倍范圍0.7X~4.5X |
||
工作距離 |
88mm |
||
垂直有效行程 |
10mm≤h<215mm |
10mm≤h<265mm |
10mm≤h<240mm |
底座尺寸 |
260X290X55mm |
300X240X25mm |
240X180X25(mm)帶移動工作臺,臺面移動距離42X42(mm) |
照明方式 |
上光源：12V10W帶反光杯鹵素燈 亮度可調 下光源：12V10W鹵素燈 亮度可調 |
無光源 | |
MZ11 選配件 |
|
目鏡 |
分劃廣角目鏡 10X(Φ18mm)，格值0.1mm/格 |
分劃廣角目鏡 10X(Φ20mm)，格值0.1mm/格 |
|
目鏡接頭 |
配分劃廣角目鏡10X(Φ20mm) |
附加物鏡 |
0.3X 工作距離:249mm |
0.5X 工作距離:152mm |
|
0.75X 工作距離:113mm |
|
1.5X 工作距離:55.5mm |
|
2X 工作距離:40.7mm |
|
照明器 |
8W/90～265V 環形LED照明器工作距離35~200mm |
CCD接頭 |
0.35X |
0.5X |
|
數碼成像設備 |
MD50(500萬靜態像素，USB2.0輸出) |
MS60(630萬動態像素，USB3.0輸出) |
|
數碼相機接口 |
Canon，Nikon，Olympus等數碼相機接口 |
